特點介紹
金鑽 II 系列
20B II /20CSB II /32B II /32CSB II /42B II /42CSBII
- 十字型走向背主軸: 十字型走向背主軸設計，主軸和背軸可以同時或單獨加工，節省加工時間，提供高度及多樣的前後混合加工。
- 餘料短: 選擇粗料套筒即可走心機當走刀機用，餘料長度約50mm，可有效達到精簡材料成本。
- 粗料加工: 選擇粗料套筒，非研磨棒材也能在走心機加工，材料工差容忍0.1mm。
- 可替換式固定 / 動力刀座組: 4支背面固定 / 動力鑽銑刀具刀座是新研發可拆卸安裝固定或動力刀具組，使您在刀具使用上有更靈活的運用。

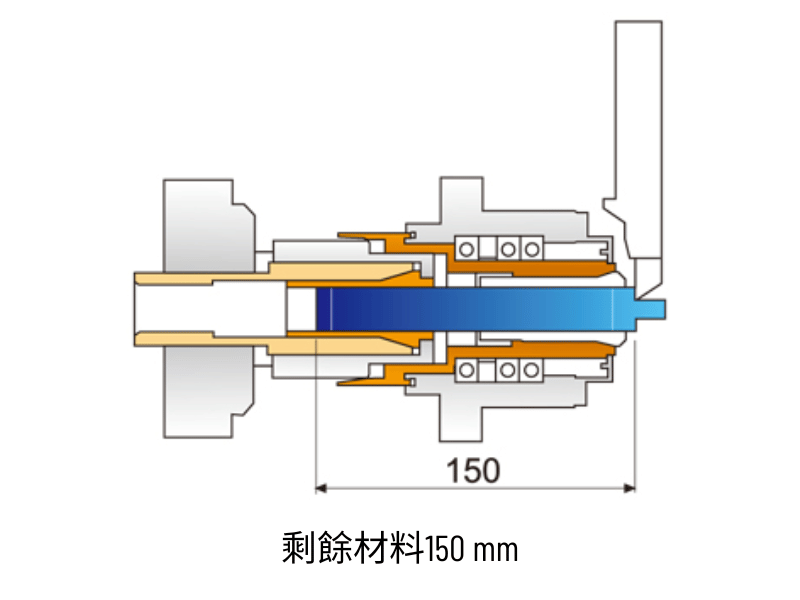

有導套之主軸構造

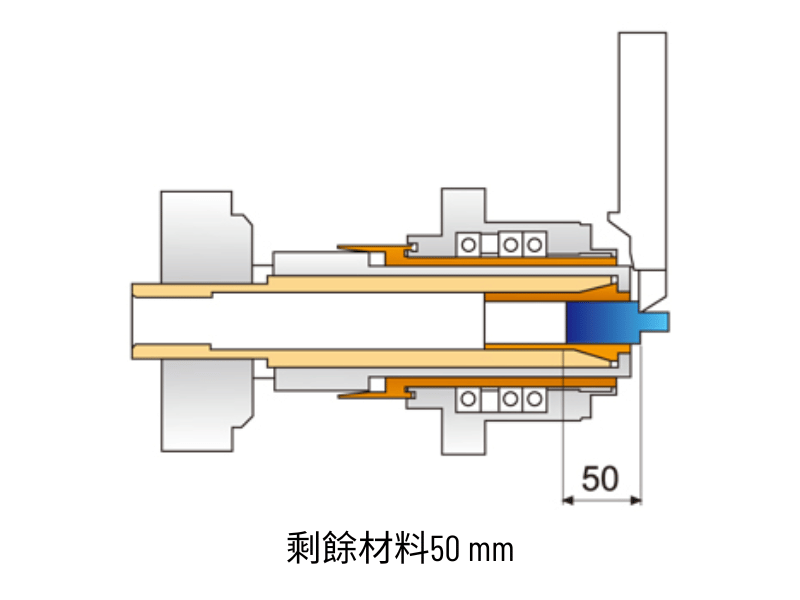

無導套之主軸構造

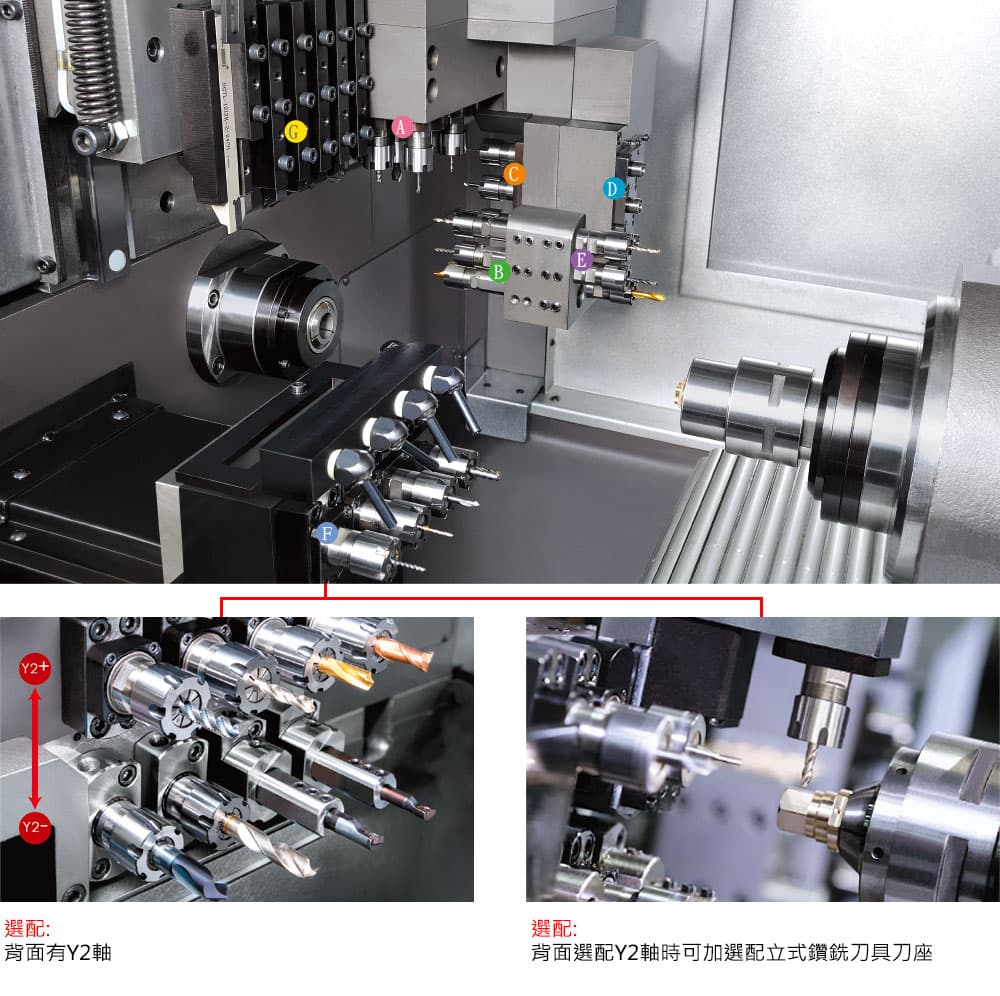

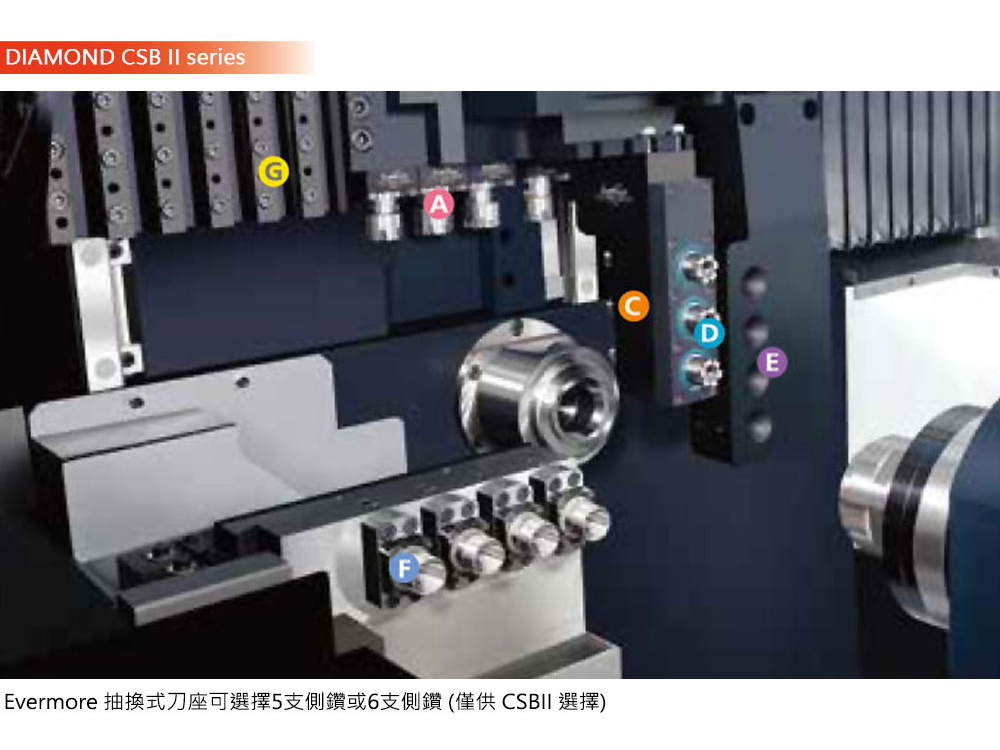

A: 6支側面鑽銑刀具刀座
B: 4支正面內徑刀具刀座
C: 3支正面鑽銑刀具刀座
D: 3支背面鑽銑刀具刀座
E: 4支背面固定刀具刀座
F: 4支背面固定/動力鑽銑刀具刀座
G: 6支外徑刀具刀座(42型裝配5支外徑刀)
B: 4支正面內徑刀具刀座
C: 3支正面鑽銑刀具刀座
D: 3支背面鑽銑刀具刀座
E: 4支背面固定刀具刀座
F: 4支背面固定/動力鑽銑刀具刀座
G: 6支外徑刀具刀座(42型裝配5支外徑刀)
標準配件
- 控制系統：三菱
- 主軸
- 背面主軸
- 工作燈
- 冷卻系統
- 工件切斷檢測
- 固定式套筒 (32B II / 32CSB II / 42B II / 42 CSB II 無此配件)
- 同期迴轉套筒
- 工件收集器
- 6支外徑刀具刀座 (42型配5支外徑刀)
- 4支正面內徑刀具刀座
- 6支側面鑽銑刀具刀座
- 3支正面鑽銑刀具刀座
- 4支背面內徑刀具刀座
- 3支背面鑽銑刀具刀座
- 4支背面固定 / 動力鑽銑刀具刀座
選擇配件
- 控制器：發那科
- CS 軸
- 粗料套筒(最大加工長度 = 材料外徑 x 3)
- 排屑機 + 鐵屑車
- Y2 軸
產品規格
| 項目 | 金鑽 20B II | 金鑽 20CSB II | 金鑽 32B II | 金鑽 32CSB II | 金鑽 42B II | 金鑽 42CSB II |
|---|---|---|---|---|---|---|
| 加工範圍 | ||||||
| 最大加工外徑 | Ø20 mm | Ø20 mm | Ø32 mm | Ø32 mm | Ø42 mm | Ø42 mm |
| 最大加工長度 | 240 mm | 240 mm | 240 mm | 240 mm | 240 mm | 240 mm |
| 最大鑽孔直徑(主/背軸) | Ø12 mm | Ø12 mm | Ø15 mm | Ø15 mm | Ø15 mm | Ø15 mm |
| 最大攻牙直徑(主/背軸) | M10 | M10 | M12 | M12 | M12 | M12 |
| 外徑刀 | ||||||
| 刀具數 | 6 | 6 | 6 | 6 | 5 | 5 |
| 刀具尺寸 | □12 × 12 × 120 | □12 × 12 × 120 | □16 ×16 ×120 | □16 ×16 ×120 | □16 ×16 ×120 | □16 ×16 ×120 |
| 內徑刀 | ||||||
| 刀具數 | 4 | 4 | 4 | 4 | 4 | 4 |
| 刀具尺寸 | 10mm (ER16) | 10mm (ER16) | 13 mm (ER20) | 13 mm (ER20) | 13 mm (ER20) | 13 mm (ER20) |
| 側面鑽銑刀 | ||||||
| 刀具數 | - | 6 | - | 6 | - | 6 |
| 刀具尺寸 | - | 10 mm (ER16) | - | 13 mm (ER20) | - | 13 mm (ER20) |
| 刀具轉速 | - | 200-6000 r.p.m. | - | 200-6000 r.p.m. | - | 200-6000 r.p.m. |
| 正面鑽銑刀 | ||||||
| 刀具數 | - | 3 | - | 3 | - | 3 |
| 刀具尺寸 | - | 10 mm (ER16) | - | 13 mm (ER20) | - | 13 mm (ER20) |
| 刀具轉速 | - | 200-6000 r.p.m. | - | 200-6000 r.p.m. | - | 200-6000 r.p.m. |
| 背面內徑刀 | ||||||
| 刀具數 | 4+4 | 4+4 | 4+4 | 4+4 | 4+4 | 4+4 |
| 刀具尺寸 | 10 mm (ER16) | 10 mm (ER16) | 13 mm (ER20) | 13 mm (ER20) | 13 mm (ER20) | 13 mm (ER20) |
| 背面鑽銑刀 | ||||||
| 刀具數 | - | 3 | - | 3 | - | 3 |
| 刀具尺寸 | - | 7 mm (ER11) | - | 10 mm (ER16) | - | 10 mm (ER16) |
| 刀具數 | - | 4 | - | 4 | - | 4 |
| 刀具尺寸 | - | 10 mm (ER16) | - | 13 mm (ER20) | - | 13 mm (ER20) |
| 刀具轉速 | - | 3000 r.p.m. | - | 3000 r.p.m. | - | 3000 r.p.m. |
| 主軸 | ||||||
| 主軸內徑 | Ø22 mm | Ø22 mm | Ø35 mm | Ø35 mm | Ø45 mm | Ø45 mm |
| 主軸轉速 | 200-8000 r.p.m. | 200-8000 r.p.m. | 200- 7000 r.p.m | 200- 7000 r.p.m | 200-5000 r.p.m. | 200-5000 r.p.m. |
| 主軸定位角度 | C axis | C axis | C axis | C axis | C axis | C axis |
| 背主軸 | ||||||
| 背主軸內徑 | Ø22 mm | Ø22 mm | Ø35 mm | Ø35 mm | Ø45 mm | Ø45 mm |
| 背主軸轉速 | 200-8000 r.p.m. | 200-8000 r.p.m. | 200- 7000 r.p.m. | 200- 7000 r.p.m. | 200-5000 r.p.m. | 200-5000 r.p.m. |
| 前面出料最大長度 | 60 mm | 60 mm | 60 mm | 60 mm | 80 mm | 80 mm |
| 背主軸定位角度 | C axis | C axis | C axis | C axis | C axis | C axis |
| 快速位移 | ||||||
| X1, Y1, Z1, X2, Z2 | 30 m/min | 30 m/min | 30 m/min | 30 m/min | 30 m/min | 30 m/min |
| 馬達 | ||||||
| 主軸馬達 | 3.7 kW | 3.7 kW | 5.5 kW | 5.5 kW | 7.5 kW | 7.5 kW |
| 背面主軸馬達 | 3.7 kW | 3.7 kW | 5.5 kW | 5.5 kW | 5.5 kW | 5.5 kW |
| X1, Y1 ,Z1, X2, Z2 軸馬達 | 1 kW | 1 kW | 1 kW | 1 kW | 1 kW | 1 kW |
| Y2 軸馬達(選配) | 1 kW | 1 kW | 1 kW | 1 kW | 1 kW | 1 kW |
| 切削馬達 | 1 HP x 2 | 1 HP x 2 | 1 HP x 2 | 1 HP x 2 | 1 HP x 2 | 1 HP x 2 |
| 潤滑油馬達 | 4 W x 2 | 4 W x 2 | 4 W x 2 | 4 W x 2 | 4 W x 2 | 4 W x 2 |
| 固定手臂動力刀座 | - | 2.2 kW | - | 2.2 kW | - | 2.2 kW |
| 背軸可替換式動力刀座 | - | 1.5 kW | - | 1.5 kW | - | 1.5 kW |
| (選配Y2軸) | - | 2.2 kW | - | 2.2 kW | - | 2.2 kW |
| 機械尺寸 | ||||||
| 主軸中心高 | 1050 mm | 1050 mm | 1050 mm | 1050 mm | 1050 mm | 1050 mm |
| 重量 | 3140 kg | 3170 kg | 3390 kg | 3420 kg | 3710 kg | 3740 kg |
| 選配Y2軸 | - | 3550 kg | - | 3800 kg | - | 4120 kg |
| 機械尺寸 | 2500 × 1280 × 1780 mm | 2500 × 1280 × 1780 mm | 2500 × 1280 × 1780 mm | 2500 × 1280 × 1780 mm | 2500 × 1280 × 1780 mm | 2500 × 1280 × 1780 mm |
| 氣壓 | ||||||
| 空氣壓力 | 5kg/cm | 5kg/cm | 5kg/cm | 5 kg/cm | 5 kg/cm | 5 kg/cm |
| 空氣量 | 10 L/min | 10 L/min | 10 L/min | 10 L/min | 10 L/min | 10 L/min |
* 我們保留更改設計的權利，恕不另行通知。
