特點介紹
金鑽20系列
20/20B/20CS/20CSB
- 高生產力、低成本: 可選性、多樣化的刀具組合提供高速及高精度的加工，為您省下不必要的開支。
- 背軸: 20CSB提供高度及多樣的前後混合加工；精簡型的20B讓您以最經濟的方法享有這吸引人的功能，讓您同時省時又省錢。
- 分度功能: 主軸標準配有5度分度，也可以追加CF軸做千分之1度定位。
- 餘料短：正常走心式殘料約150mm，選擇用粗料套筒即可走心機當走刀機來用，殘料長度可以降到50mm 左右 (視最後一顆材料長度) ，有效達到精簡材料成本。
- 粗料加工: 選擇粗料套筒，非研磨棒材也能在走心機加工，材料公差容忍0.1mm。

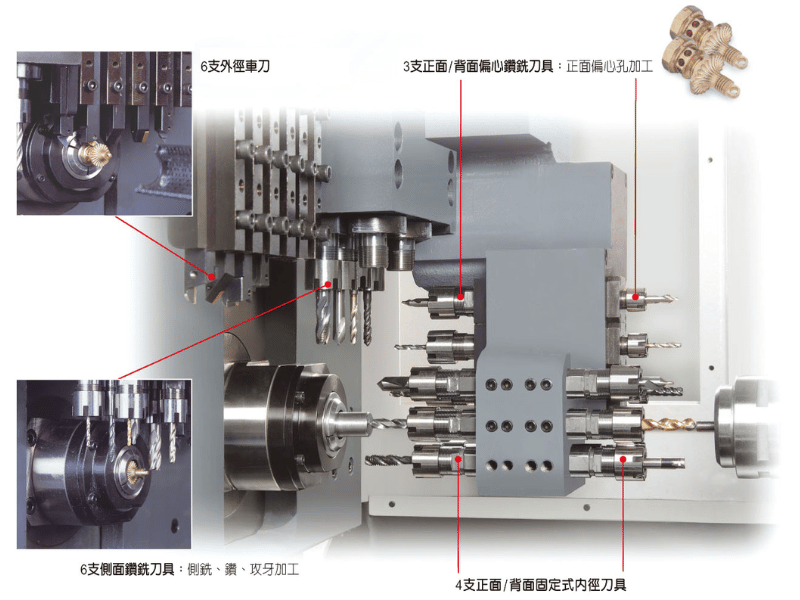

高性能的刀具系統，符合多樣化加工需求!
刀具系統圖: 金鑽 20/20B

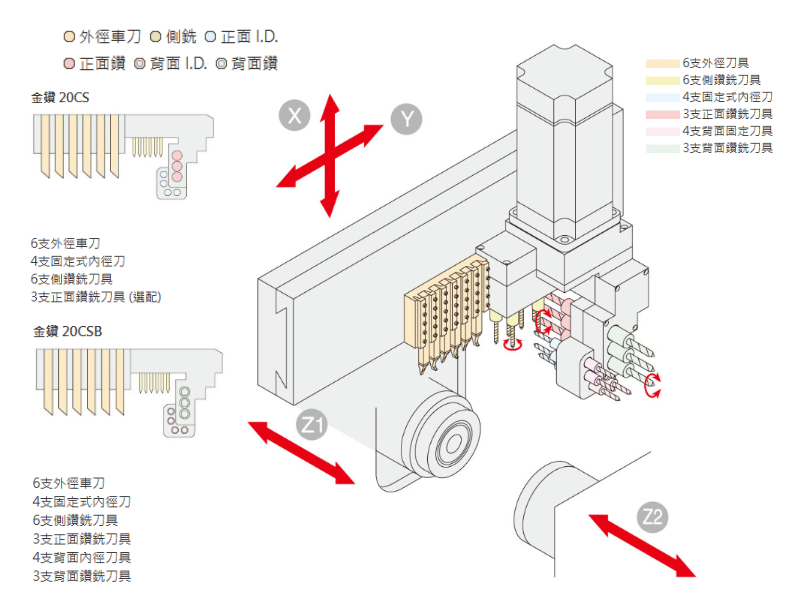

刀具系統圖: 金鑽 20CS/20CSB
加工實例
標準配件
- 主軸5°定位
- 工件切斷檢測
- 冷卻系統
- 工作燈
- 收料機
- 固定式套筒
- 同期迴轉套筒(DIAMOND 20/20B無此配件)
- 側銑軸 (DIAMOND 20/20B無此配件)
- 背面主軸 (DIAMOND 20/20CS無此配件)
- 正面鑽孔機 (DIAMOND 20/20B/20CS無此配件)
- 背面鑽孔機 (DIAMOND 20/20B/20CS無此配件)
選擇配件
- 同期迴轉套筒 (僅適用於 DIAMOND 20/20B)
- 正面鑽孔機 (僅適用於 DIAMOND 20CS)
- CF軸 (僅適用於 DIAMOND 20CS/20CSB)
- 粗料套筒 (最大加工長度 = 材料外徑x3)
- 鐵屑機 / 鐵屑桶
產品規格
| 項目 | Diamond 20 | Diamond 20B | Diamond 20CS | Diamond 20CSB |
|---|---|---|---|---|
| 加工範圍 | ||||
| 最大加工外徑 | Ø20 mm | Ø20 mm | Ø20 mm | Ø20 mm |
| 一次開夾最大加工長度 | 250 mm | 250mm | 250mm | 250 mm |
| 最大鑽孔直徑 | 14 mm | 14 mm | 14 mm | 14 mm |
| 最大攻牙直徑 | M10 | M10 | M10 | M10 |
| 外徑刀 | ||||
| 刀具數 | 6 | 6 | 6 | 6 |
| 刀具尺寸 | □12 ×12 ×100 | □12 ×12 ×100 | □12 ×12 ×100 | □12 ×12 ×100 |
| 內徑刀 | ||||
| 刀具數 | 4 | 4 | 4 | 4 |
| 刀具尺寸 | 10mm (ER16) | 10mm (ER16) | 10mm (ER16) | 10mm (ER16) |
| 側面鑽銑刀 | ||||
| 刀具數 | - | - | 6 | 6 |
| 刀具尺寸 | - | - | 10 mm (ER16) | 10 mm (ER16) |
| 刀具轉速 | - | - | 200-6000 r.p.m. | 200-6000 r.p.m. |
| 正面鑽銑刀 | ||||
| 刀具數 | - | - | 3 | 3 |
| 刀具尺寸 | - | - | 10 mm (ER16) | 10 mm (ER16) |
| 刀具轉速 | - | - | 6000 r.p.m. | 6000 r.p.m. |
| 背面內徑刀 | ||||
| 刀具數 | - | 4 | - | 4 |
| 刀具尺寸 | - | 10 mm (ER16) | - | 10 mm (ER16) |
| 背面鑽銑刀 | ||||
| 刀具數 | - | - | - | 3 |
| 刀具尺寸 | - | - | - | 7 mm (ER11) |
| 刀具轉速 | - | - | - | 6000 r.p.m. |
| 主軸 | ||||
| 主軸內徑 | Ø21 mm | Ø21 mm | Ø21 mm | Ø21 mm |
| 主軸轉速 | 200-10000 r.p.m. | 200-10000 r.p.m. | 200-10000 r.p.m. | 200-10000 r.p.m. |
| 背主軸 | ||||
| 背主軸內徑 | - | Ø21 mm | - | Ø21 mm |
| 背主軸轉速 | - | 7500 r.p.m. | - | 7500 r.p.m. |
| 前面出料最大長度 | - | 80 mm | - | 80 mm |
| 快速位移 | ||||
| 快速位移 | 18 M | 18 M | 18 M | 18 M |
| 馬達 | ||||
| 主軸馬達 | 3.7 kW | 3.7 kW | 3.7 kW | 3.7 kW |
| 背面主軸馬達 | - | 4 kW | - | 4 kW |
| X1, Y1 ,Z1 軸馬達 | 1 kW | 1 kW | 1 kW | 1 kW |
| Z2 軸馬達 | - | 1 kW | - | 1 kW |
| 切削馬達 | 0.18 kW | 0.18 kW | 0.18 kW | 0.18 kW |
| 潤滑油馬達 | 4 W | 4 W | 4 W | 4 W |
| 側銑馬達 | - | - | 2.2 kW | 2.2 kW |
| 機械尺寸 | ||||
| 主軸中心高 | 960 mm | 960 mm | 960 mm | 960 mm |
| 重量 | 2150 kg | 2650 kg | 2168 kg | 2668 kg |
| 機械尺寸 | 1588 × 988 × 1568 mm | 1788 × 988 × 1568 mm | 1588 × 988 × 1568 mm | 1788 × 988 × 1568 mm |
| 氣壓 | ||||
| 空氣壓力 | 5kg/cm | 5kg/cm | 5kg/cm | 5 kg/cm |
| 空氣量 | 10 L/min | 10 L/min | 10 L/min | 10 L/min |
* 我們保留更改設計的權利，恕不另行通知。
