特點介紹
富格蘭SUPER CSL是一部多功能之車銑複合車削中心機，除了配合各種刀座，以滿足全方位的加工需求更具有正、背主軸設計，讓任何複雜的工件都可以一次加工完成。
Super CSL 車床
SUPER CSL 42/52/60
- 雙Y軸設計。
- B軸可作360旋轉，適合任何角度之鑽孔、攻牙、銑削。
- B軸旋轉採用伺服馬達驅動。
- 主軸及背主軸通孔徑最大65 mm。
- 主軸及背主軸都具有Cs軸功能，以執行輪廓加工。
- 所有移動軸皆採用耐重負荷滾柱型線性滑軌。
- 主軸頭為固定結構。
- 機器底座採用高級鑄鐵製成，經回火及應力消除處理，保證結構長期不變形。

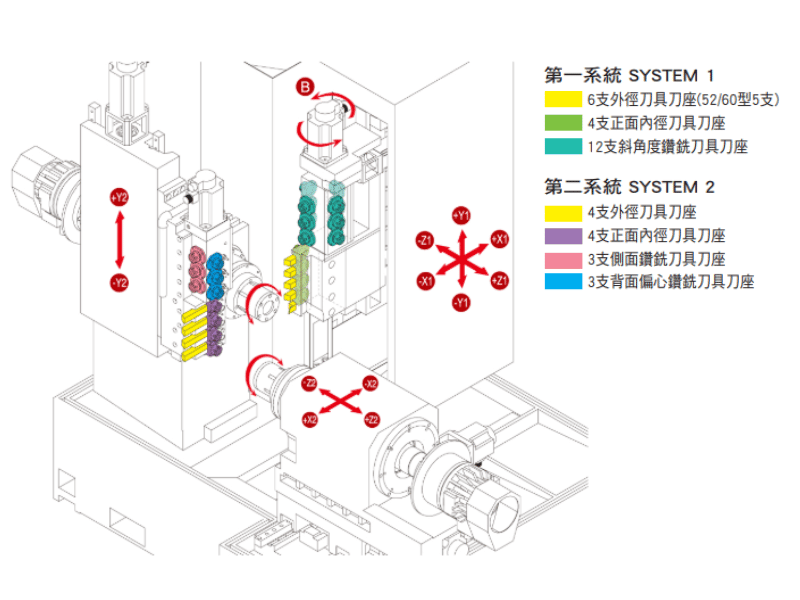

刀具系統
主軸刀具系統
背主軸刀具系統
標準配件
- 正主軸
- 背主軸
- 主/ 背軸CS軸定位
- 工作燈
- 冷卻系統
- 工件收集器
- 主軸冷卻機

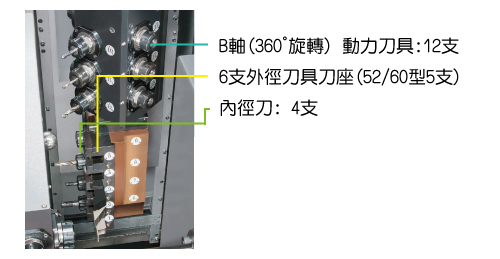

- 系統 1: 6支外徑刀具刀座(52/60型5支), 4支內俓刀具刀座, 12支360°旋轉動力刀具刀座,

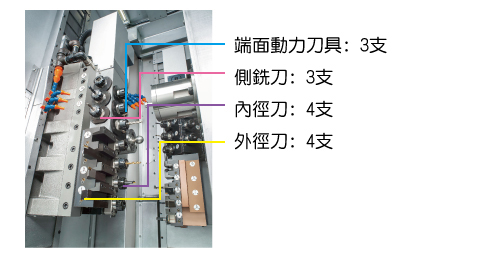

- 系統 2: 4支外徑刀具刀座, 4支內俓刀具刀座, 3支側銑刀具刀座, 3支端面動力刀具刀座
選擇配件
- 鐵屑機 + 鐵屑桶
- 冠通送料機 DH65L (1.5米)
- 油溫冷卻機
產品規格
| Items | Super CSL 42 第一系統 | Super CSL 42 第二系統 | Super CSL 52 第一系統 | Super CSL 52 第二系統 | Super CSL 60 第一系統 | Super CSL 60 第二系統 |
|---|---|---|---|---|---|---|
| 加工範圍 | ||||||
| 最大加工外徑 | Ø42mm | Ø42mm | Ø52mm | Ø52mm | Ø60mm | Ø60mm |
| 最大加工長度 | 材料外徑 x 3 | 材料外徑 x 3 | 材料外徑 x 3 | |||
| 最大鑽孔直徑 | Ø30mm | Ø30mm | Ø30mm | Ø30mm | Ø30mm | Ø30mm |
| 工具系統 | ||||||
| 外徑刀具數 | 6 | 4 | 5 | 4 | 5 | 4 |
| 外徑刀具尺寸 | □20x20x100 | □20x20x100 | □25X25X100 | □25X25X100 | □25X25X100 | □25X25X100 |
| 內徑刀具數 | 4 | 4 | 4 | 4 | 4 | 4 |
| 內徑刀具尺寸 | Ø25mm | Ø25mm | Ø25mm | Ø25mm | Ø25mm | Ø25mm |
| 側銑刀具數 | 3 | 3 | 3 | |||
| 側銑刀具尺寸 | 16mm (ER25) | 16mm (ER25) | 16mm (ER25) | |||
| 側銑刀具轉速 | 200~6000rpm | 200~6000rpm | 200~6000rpm | |||
| 端面動力刀具數 | 3 | 3 | 3 | |||
| 端面動力刀具尺寸 | 16mm (ER25) | 16mm (ER25) | 16mm (ER25) | |||
| 端面動力刀具轉速 | 200~6000rpm | 200~6000rpm | 200~6000rpm | |||
| 360°旋轉動力刀具數 | 12 | 12 | 12 | |||
| 360°旋轉動力刀具尺寸 | 16mm (ER25) | 16mm (ER25) | 16mm (ER25) | |||
| 360°旋轉動力刀具轉速 | 200~5000rpm | 200~5000rpm | 200~5000rpm | |||
| 主軸 | ||||||
| 主軸內徑 | Ø46mm | Ø60mm | Ø65mm | |||
| 主軸轉速 | 100~6000rpm | 100~4000rpm | 100~3000rpm | |||
| 背主軸 | ||||||
| 背主軸內徑 | Ø46mm | Ø60mm | Ø65mm | |||
| 背主軸轉速 | 100~6000rpm | 100~4000rpm | 100~3000rpm | |||
| 背面加工最大鑽孔徑 | Ø30mm | Ø30mm | Ø30mm | |||
| X1, Y1, Z1 軸 | 20m/min | 20m/min | 20m/min | |||
| X2, Y2, Z2 軸 | 20m/min | 20m/min | 20m/min | |||
| 馬達 | ||||||
| 主軸馬達 | 7.5/11 kW | 11/15 kW | 11/15 kW | |||
| 背軸馬達 | 7.5/11 kW | 11/15 kW | 11/15 kW | |||
| Y1, Y2 軸馬達 | 2.2 kW | 2.2 kW | 2.2 kW | 2.2 kW | 2.2 kW | 2.2 kW |
| X1, X2, Z1, Z2 軸馬達 | 1.5 kW | 1.5 kW | 1.5 kW | 1.5 kW | 1.5 kW | 1.5 kW |
| B 軸馬達 | 1 kW | 1 kW | 1 kW | |||
| 動力刀具馬達 | 4 kW | 4 kW | 4 kW | 4 kW | 4 kW | 4 kW |
| 切削馬達 | 1 HP | 1 HP | 1 HP | 1 HP | 1 HP | 1 HP |
| 潤滑油馬達 | 25w | 25w | 25w | 25w | 25w | 25w |
| 機械尺寸 | ||||||
| 主軸中心高 | 1125 mm | 1125 mm | 1125 mm | 1125 mm | 1125 mm | 1125 mm |
| 重量 | 8300 kgs | 8300 kgs | 8400 kgs | 8400 kgs | 8500 kgs | 8500 kgs |
| 機械尺寸 | 2900x2330x2270 mm | 2900x2330x2270 mm | 2900x2330x2270 mm | 2900x2330x2270 mm | 2900x2330x2270 mm | 2900x2330x2270 mm |
| 機械尺寸(有排屑機) | 3850x2330x2270 mm | 3850x2330x2270 mm | 3850x2330x2270 mm | 3850x2330x2270 mm | 3850x2330x2270 mm | 3850x2330x2270 mm |
| 氣壓 | ||||||
| 空氣壓力 | 5kg/cm | 5kg/cm | 5kg/cm | 5kg/cm | 5kg/cm | 5kg/cm |
| 空氣量 | 10L/min | 10L/min | 10L/min | 10L/min | 10L/min | 10L/min |
* 我們保留更改設計的權利，恕不另行通知。
