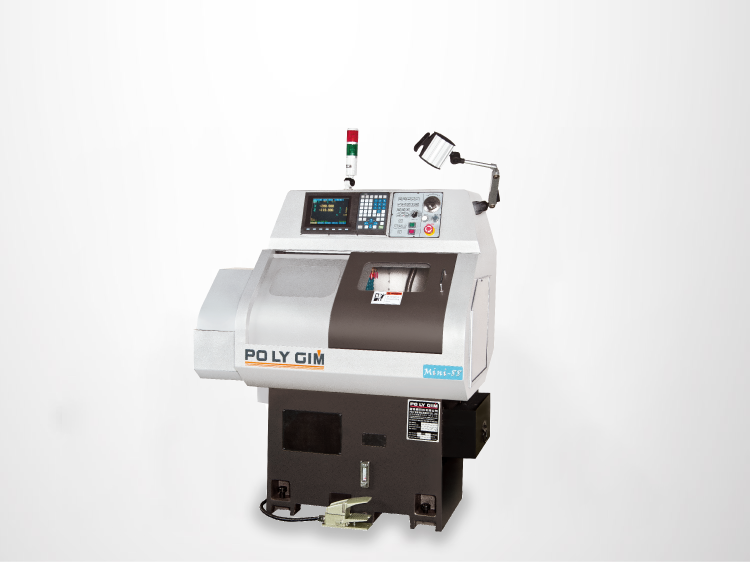

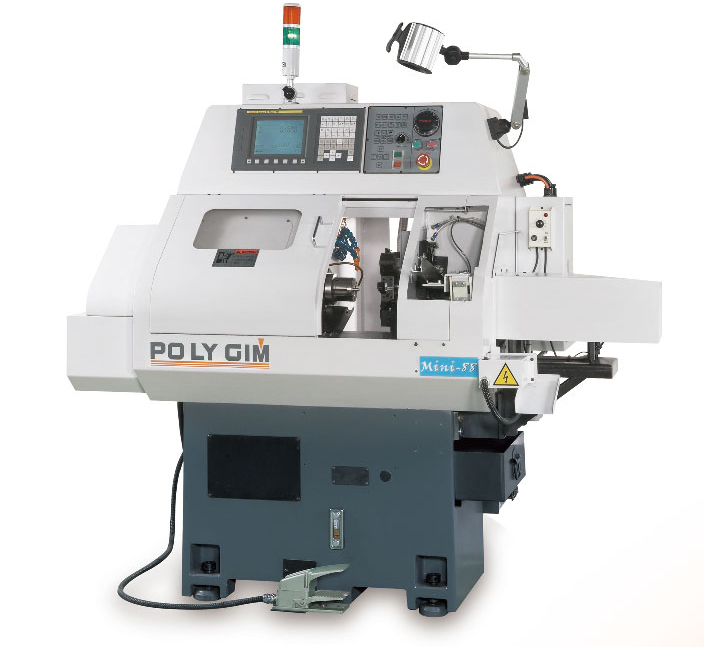

Mini-88

走刀式

超級迷你CNC車床

機械特點:

伺服刀塔可大大提高加工效率

鐵屑輸送機,讓除屑工作更輕鬆

成品集中裝置設計靈巧不佔空間


櫛式刀座換刀更快速最多可擺放7把刀可搭配伺服刀塔可大大提高加工效率

主軸搭配筒夾或三爪夾頭任君選擇

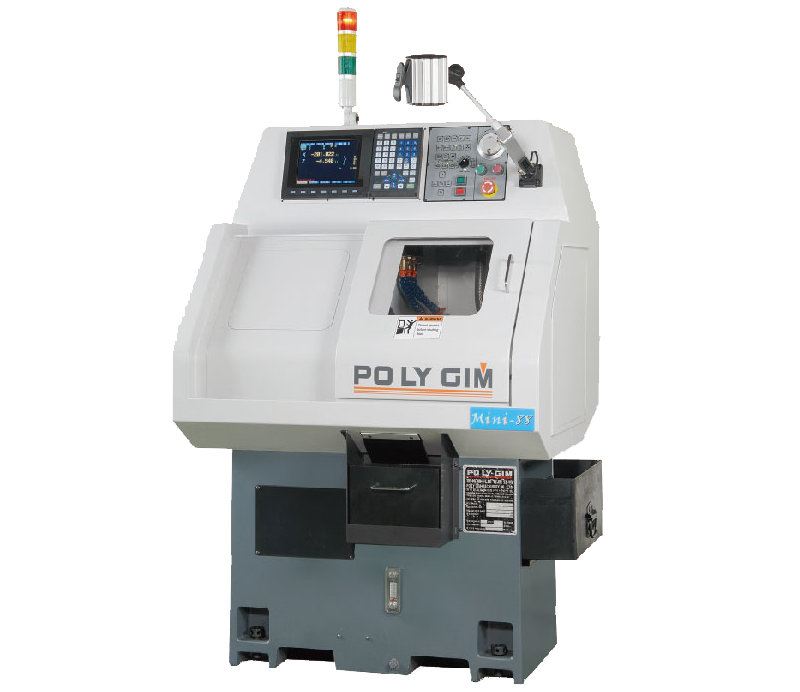

MINI-88-20
內藏式馬達、氣壓式筒夾及純櫛式刀座設計,最多可擺放8把刀,讓加工更快速精確!

加工實例:

節省人力和金錢的設計 -
自動上下料裝置



方式 A:

步驟1:進料

步驟2:送料至主軸

方式 B:

步驟1:進料

步驟2:送料至主軸

步驟3:主軸夾持工件準備車削

步驟4:工件車削完成接料器準備接料

標準配件:


項目 MINI-88 MINI-88-20
25型筒夾型夾頭 1 個 -
20型筒夾型夾頭 - 1
夾頭腳踏開關 1 -
照明燈 1 1
工具及工作箱 1 組 1 組
切削水設備 1 套 1 套
機械墊塊 4 4
刀架上座 2 1
刀架下座 2 1
內徑刀具刀座 4 1 組
內孔單刀架襯套 6/8/10/12/16 mm
各2個
6/8/10/12 mm
各2個

特別配件:


項目 MINI-88 MINI-88-20
伺服八角轉塔 1 個 -
三爪夾頭 1 個 -
成品集中裝置 1 組
鐵屑輸送機 1 台
鐵屑桶 1 台

機型規格:


項目 MINI-88
最大加工外徑 60 mm (配三爪)
26 mm (配筒夾)
最大加工長度 棒材外徑 x 3
滑座上旋徑 120 mm
X軸 (縱向) 行程 170 mm
Z軸 (橫向) 行程 170 mm
主軸貫通孔徑 34 mm
棒材容納直徑 26 mm
主軸鼻端 Ø85 mm
主軸夾頭 4"
主軸馬達 2.2 kw / 3 H.P.
主軸轉速 100-5000 r.p.m.
X, Z 軸快速移動 15 m/min
最小輸入單位 0.001 mm
使用刀具 16 mm
最大塘孔刀具 Ø20 mm
冷卻幫補馬達 1/4 H.P.
機械尺寸 1200 x 1000 x 1500 mm
機械淨重 1058 kgs
* 因長期研發,機械設計如有變更恕不另行通知。

項目 MINI-88-20
最大加工外徑 21 mm
最大加工長度 棒材外徑 x 3
滑座上旋徑 120 mm
X軸 (縱向) 行程 170 mm
Z軸 (橫向) 行程 170 mm
主軸貫通孔徑 23 mm
棒材容納直徑 21 mm
主軸鼻端 -
主軸夾頭 -
主軸馬達 2.2 kw / 3 H.P.
主軸轉速 100-8000 r.p.m.
X, Z 軸快速移動 15 m/min
最小輸入單位 0.001 mm
使用刀具 16 mm
最大塘孔刀具 Ø16 mm
冷卻幫補馬達 1/4 H.P.
機械尺寸 1100 x 1000 x 1500 mm
機械淨重 1008 kgs
* 因長期研發,機械設計如有變更恕不另行通知。
